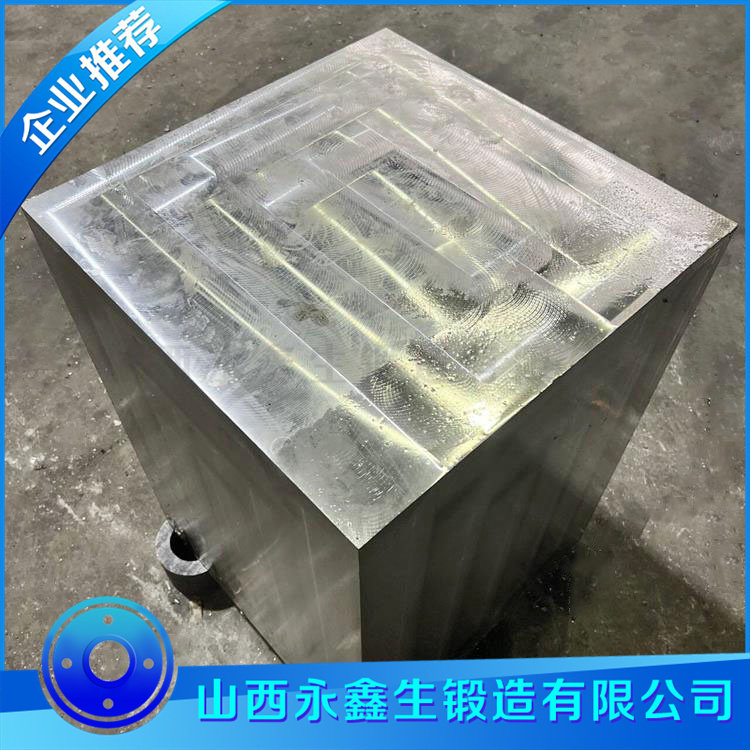

方塊鍛件作為基礎結構件，在機械、汽車、航空航天等領域應用廣泛，其鍛造工藝優化與尺寸精度控制直接影響鍛件性能、加工成本及裝配可靠性。以下從工藝優化策略、精度控制方法及典型案例展開分析：

一、方塊鍛件的鍛造工藝優化關鍵點

1. 材料利用率與預成形設計

坯料優化：通過體積計算確定精確下料重量（誤差≤±1%），避免因余量過大導致飛邊增厚或填充不足。例如，45#鋼方塊鍛件毛坯直徑與高度比建議控制在1.5~2.0。

預鍛模設計：采用“近凈成形”預鍛工藝，通過DEFORM仿真模擬金屬流動路徑，優化預鍛形狀（如增加圓角過渡R≥3mm），減少終鍛時的折疊風險。

2. 鍛造溫度與變形速率控制

溫度窗口：中碳鋼（如42CrMo）始鍛溫度1150~1200℃，終鍛溫度≥850℃，避免低溫鍛造導致裂紋。

多火次鍛造：對高徑比＞3的方塊鍛件，采用“鐓粗-拔長-終鍛”多工序成形，控制每火次變形量≤60%，防止晶粒粗化。

動態再結晶調控：通過應變速率（0.1~10s?1）與溫度匹配，促進動態再結晶細化晶粒（目標晶粒度≥ASTM 6級）。

3. 模具優化設計

分型面與飛邊槽：分型面避開主受力面，飛邊槽寬度設計為鍛件投影面積的3%~5%（如100mm×100mm方塊，飛邊槽寬3~5mm），平衡材料填充與飛邊損耗。

模具剛性增強：針對大尺寸方塊鍛件（如邊長＞300mm），采用預應力圈結構模具，降低彈性變形導致的尺寸偏差（控制彈性變形量＜0.1mm）。

表面處理：模具工作表面進行滲氮處理（層深0.2~0.3mm，硬度≥1000HV），提升抗磨損能力，延長模具壽命至2萬件以上。

二、尺寸精度控制的核心技術

1. 熱變形與收縮補償

收縮率計算：基于材料熱膨脹系數（如Q235鋼為11.7×10??/℃）和終鍛溫度，模具型腔尺寸需放大0.8%~1.2%（如終鍛溫度900℃時，補償量約1.05%）。

非對稱補償：對方塊鍛件長寬高不同方向的收縮差異（如Z向收縮率比XY向高0.2%~0.3%），采用分軸向補償策略。

2. 鍛造過程穩定性控制

溫度均勻性：采用中頻感應加熱+保溫爐（控溫精度±10℃），確保坯料心表溫差＜30℃。

壓力機精度：選用伺服壓力機，控制閉合高度重復精度≤±0.05mm，避免因設備波動導致厚度偏差。

潤滑劑噴涂：采用石墨水基潤滑劑（噴涂量5~10g/m2），均勻覆蓋模具表面，降低摩擦系數至0.1~0.15。

3. 在線檢測與反饋修正

激光掃描檢測：在鍛造生產線集成激光輪廓儀（精度±0.05mm），實時測量鍛件長寬高及平面度（如平面度要求≤0.1mm/m）。

閉環控制系統：基于檢測數據動態調整模具溫度（通過模溫機控制溫差±5℃）或壓力機行程，實現尺寸超差自動補償。

三、典型問題與解決方案

案例：某鋁合金（6061）方塊鍛件表面褶皺與尺寸超差

問題描述：鍛件邊角褶皺深度達0.5mm，高度方向尺寸波動±0.3mm（要求±0.1mm）。

原因分析：

預鍛件圓角不足（R=1mm），終鍛時金屬流動紊亂；

模具排氣槽堵塞，氣體滯留導致填充不實；

潤滑劑噴涂不均勻，局部粘模加劇尺寸偏差。

優化措施：

預鍛模圓角增大至R=5mm，優化金屬流動路徑；

增加模具排氣槽（寬度1mm，深度0.1mm，間距15mm）；

采用靜電噴涂技術，潤滑劑覆蓋率提升至95%以上。

效果驗證：褶皺深度降至0.1mm以內，高度尺寸合格率從78%提升至96%。

四、前沿技術應用

數字化孿生技術

基于ANSYS或QForm建立鍛造過程數字孿生模型，實時預測鍛件尺寸偏差并優化工藝參數，縮短試模周期50%以上。

增材制造模具

采用3D打印技術制造隨形冷卻模具（如Maraging鋼），冷卻效率提升30%，減少熱變形導致的尺寸波動。

AI工藝優化

利用機器學習算法（如隨機森林）分析歷史生產數據，自動推薦最優鍛造溫度、壓力及模具補償量組合。

五、總結

方塊鍛件的工藝優化與精度控制需以材料特性為基礎，結合預成形設計、模具結構強化、過程參數精準調控及智能化檢測技術，形成閉環控制體系。未來發展方向?qū)⒕劢褂跀?shù)字化、智能化技術的深度集成，山西永鑫生鍛造廠將進一步實現高精度、低成本的規模化生產。
